plantuml使用总结

2020/09/19 技术

plantuml使用总结

1. 绘制流程图

一个基本例子

@startuml

start

:打开网站;

if (第一次登录) then (yes)
    :注册;
else (no)
    :直接登录;
endif

repeat :打开新页面;
    :执行页面处理;
backward: 处理下一个页面;
repeat while (还有待处理页面?)

stop

@enduml

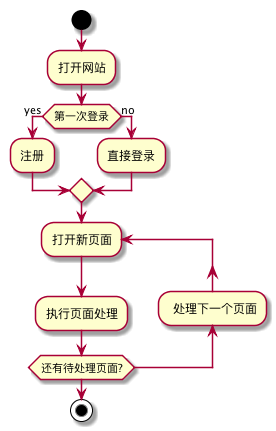

流程图1

使用 partition 定义流程块:

@startuml

start

:打开网站;

partition 登录步骤 {
    if (第一次登录) then (yes)
        :注册;
    else (no)
        :直接登录;
    endif
}


partition 执行步骤 {
    repeat :打开新页面;
        :执行页面处理;
    backward: 处理下一个页面;
    repeat while (还有待处理页面?)
}
stop

@enduml

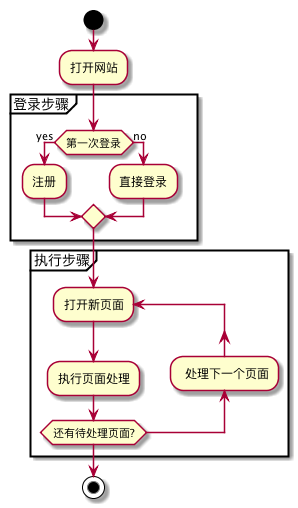

流程图2
